EPSON晶振FC-135,Q13FC1350000800水晶振動子

編號：33260804
頻率：32.768KHZ
尺寸：3.2*1.5mm

EPSON晶振FC-135,Q13FC1350000800水晶振動子.石英晶體諧振器,音叉晶體,愛普生晶振,型號FC-135,編碼Q13FC1350000800一款貼片型的小尺寸SMD石英晶體,尺寸為3215mm,頻率32.768KHZ,負載9pF,精度30ppm,工作溫度-40to+85C,采...

EPSON晶振FC-135,Q13FC1350000800水晶振動子.石英晶體諧振器,音叉晶體,愛普生晶振,型號FC-135,編碼Q13FC1350000800一款貼片型的小尺寸SMD石英晶體,尺寸為3215mm,頻率32.768KHZ,負載9pF,精度30ppm,工作溫度-40to+85°C,采用優異的原料制造而成,比較適合用于小型通信設備,無線網絡等領域。同時還被廣泛應用到各種小巧的便攜式消費電子數碼時間產品。EPSON晶振FC-135,Q13FC1350000800水晶振動子
Q13FC1350000300晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

愛普生(中國)有限公司成立于1998年,總部設在北京,負責統括愛普生在中國的投資和業務拓展.目前,愛普生在華累計投資已超過8.22億美元(約合50億元人民幣),共有13家制造、銷售及服務等機構,員工逾16,000人.

EPSON晶振FC-135,Q13FC1350000800水晶振動子，愛普生在中國開展的業務主要有打印機、掃描儀、投影機等信息關聯產品業務,電子元器件業務以及工業機器人業務.其進口貼片晶振產品以卓越的品質和節能環保的特點,贏得了中國消費者的厚愛.立足于中國市場,愛普生始終本著“挑戰與創新”理念,不斷將一系列先進技術及應用方案引入中國,從而使中國消費者能夠與世界同步,享受創新科技帶來的完美體驗.愛普生不斷貢獻于中國的環保和教育事業,作為一名優秀的中國企業公民而倍感自豪.

Q13FC1350000800晶振參數表

愛普生晶振	單位	FC-135晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準), (±10 × 10-6 ～ ±30 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.snydz.com.cn/
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	≤ 70 KΩ	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

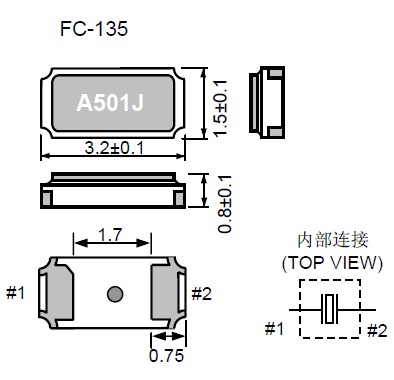

EPSON晶振FC-135,Q13FC1350000800水晶振動子 尺寸圖

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英晶體產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。

若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。EPSON晶振FC-135,Q13FC1350000800水晶振動子

撞擊

雖然SMD 晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

SMD產品

SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得FC-13D時鐘晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。

引線類型產品

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。

保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。

愛普生晶振環?；纠砟睿?/div> 1.作為良好的企業市民，遵循本公司的行動方針，充分關心維護地球環境。遵守國內外的有關環保法規。
2.保護自然環境，充分關注自然生態等方面的環境保護，維持和保全生物多樣性。
3.有效利用資源和能源，認識到資源和能源的有限性，努力進行有效利用。
4為構建循環型社會做出貢獻，致力于減少廢棄物及廢棄物的再利用核再生循環，努力構建循環型社會。
5.推進環保型業務，充分發揮綜合實力，推進環保型業務，為減輕社會的環境負荷做出貢獻。
6.建立環境管理系統，充分運用環境管理系統，設定環境目的和目標，定期修正，不斷改善，努力預防環境污染。
環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。EPSON晶振FC-135,Q13FC1350000800水晶振動子
完全符合ISO14001環境管理體系國際標準的要求，體現了一個適合、三個承諾和一個框架：
建造美麗家園——適合于愛普生晶振公司的生產活動、產品以及服務過程的性質。規模與環境影響；
持續改進——持續改進環境績效和環境管理體系的承諾；
減少污染，節能降耗——污染預防的承諾；
依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
“減少污染，節能降耗，建造美麗家園；依法治理，持續改進，凈化一片藍天”提供了建立和評審環境目標和指標的框架。

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
Q13FC1350000100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135晶振	32.768000 kHz	9 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350000900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	9 pF	+/-8.0 ppm	-40 to +85 °C
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001200	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350001700	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C
Q13FC1350001900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	12.5 pF	-18.0/+22.0 ppm	-40 to +85 °C
Q13FC1350003900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350004900	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350005700	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006000	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6 pF	+/-10.0 ppm	-40 to +85 °C
Q13FC1350006100	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	6.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13FC1350006300	3.2 x 1.5 x 0.9 mm	FC-135	32.768000 kHz	18 pF	+/-20.0 ppm	-40 to +85 °C
