Abracon艾博康156.25MHz振蕩器性能介紹
隨著時間的推移，系統時鐘抖動要求變得越來越嚴格。大多數要求在156.25MHz載波下，12kHz至20MHz帶寬上的最大RMS抖動上限為200fs。Abracon認識到市場對超低均方根抖動時鐘解決方案的需求不斷增長，因此繼續尋求提高其解決方案的性能特性，同時減少形狀因素。
設計156.25MHz時鐘振蕩器有四種基本方法：
隨著時間的推移，系統時鐘抖動要求變得越來越嚴格。大多數要求在156.25MHz載波下，12kHz至20MHz帶寬上的最大RMS抖動上限為200fs。Abracon認識到市場對超低均方根抖動時鐘解決方案的需求不斷增長，因此繼續尋求提高其解決方案的性能特性，同時減少形狀因素。
設計156.25MHz時鐘振蕩器有四種基本方法：
A.使用倒置臺面石英坯料作為諧振元件的石英晶體振蕩器
B.使用第三泛音石英坯料作為諧振元件的石英晶體振蕩器
C.基于低于50MHz的第三泛音/基模石英坯料的振蕩器環路或與整數或分?jǐn)?shù)模鎖相環[PLL]IC匹配的低于50MHz溫度補償晶體振蕩器
D.與整數或分?jǐn)?shù)模鎖相環（PLL）IC匹配的基于低于50MHz MEMS諧振器的振蕩器環路
選項A既沒有產生最佳RMS抖動性能，也不是成本最低的解決方案。MEMS諧振器方法[選項D]不滿足200fs最大RMS抖動的主要性能標準。方案B采用優化設計的三泛音石英坯料，考慮到電極的幾何形狀和切割角度的優化，從而在成本、性能和尺寸方面實現最佳收斂
Abracon有源晶振AK2、AX3、AK5和AK7 ClearClock™ 晶體振蕩器（XO）解決方案采用三次諧波、高Q石英坯料設計，使用特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.這些解決方案提供了卓越的RMS抖動性能，主要超過了系統級別的要求。
此外，Abracon研究、分析、設計并生產了ASGTX5系列溫度補償晶體振蕩器（TCXO）器件，利用選項C來滿足Stratum IV架構的超溫和長期穩定性要求。
第三Overtone ClearClock™ XO系列
ClearClock™ 晶體振蕩器系列特別適用于光學收發器和數據中心架構，這些架構主要采用具有卓越相位噪聲和RMS抖動性能的156.25MHz本地振蕩器作為10G、40G、100G和即將推出的400G系統的系統時鐘。
Abracon最近推出了其AK2系列ClearClock™ 振蕩器，安裝在尺寸僅為2.5 x 2.0 x 1.0mm的微型陶瓷封裝中。隨著AK2系列加入ClearClock™ Abracon現在提供全系列卓越的抖動性能石英振蕩器解決方案，采用行業標準5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm封裝尺寸。見表1。
這些第三泛音ClearClock™ 解決方案設計有特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.下圖1-4概述了AK2、AX3、AK5和AK7石英晶振器件在156.25MHz諧振頻率下隨溫度變化的性能。
Abracon艾博康156.25MHz振蕩器性能介紹
單邊帶相位噪聲特性和相關RMS抖動提供了ClearClock™ 家族的關鍵性能優勢。在圖5中，在所有可用的Vdd電平下，差分晶振LVPECL和LVDS輸出格式概述了典型的AK2[2.5 x 2.0 x 1.0 mm]相位噪聲性能。
圖6總結了具有LVPECL和LVDS輸出格式的AX3[3.2 x 2.5 x 1.0 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。
圖7總結了具有LVPECL和LVDS輸出格式的AK5[5.0 x 3.2 x 1.3 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。
Abracon艾博康156.25MHz振蕩器性能介紹
圖8總結了具有LVPECL和LVDS輸出格式的AK7[5.0 x 7.0 x 1.8 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。
表2總結了ClearClock中四種主要產品的典型RMS抖動性能™ 家庭在156.25MHz載波。如下文所示，該系列設備經過優化設計，可滿足當今光學收發器、數據中心、儀器應用和其他需要10、40、100、200和400Gbps數據速率的精密垂直領域具有挑戰性的RMS抖動要求。
AK2、AX3、AK5和AK7解決方案提供卓越的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于需要保證最大100fs RMS抖動性能的系統，當偏置在+3.3V時，AK5和AK7解決方案都通過LVDS或LVPECL輸出格式滿足這一要求。
AK5和AK7解決方案最適合在+3.3V偏置時，在156.25MHz載波上需要最大100fs的保證RMS抖動的系統。這些解決方案分別有5.0x3.2mm和5.0x7.0mm封裝。如果設計具有不動產挑戰，那么AX3[3.2x2.5x1.0mm]或AK2[2.5x2.0x1.0mm]都是理想的選擇，分別提供150fs和200fs的最大RMS抖動性能。AK2、AX3、AK5和AK7設備都有LVDS、LVPECL或HCSL的標準工業輸出格式。
選項A既沒有產生最佳RMS抖動性能，也不是成本最低的解決方案。MEMS諧振器方法[選項D]不滿足200fs最大RMS抖動的主要性能標準。方案B采用優化設計的三泛音石英坯料，考慮到電極的幾何形狀和切割角度的優化，從而在成本、性能和尺寸方面實現最佳收斂
Abracon有源晶振AK2、AX3、AK5和AK7 ClearClock™ 晶體振蕩器（XO）解決方案采用三次諧波、高Q石英坯料設計，使用特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.這些解決方案提供了卓越的RMS抖動性能，主要超過了系統級別的要求。
此外，Abracon研究、分析、設計并生產了ASGTX5系列溫度補償晶體振蕩器（TCXO）器件，利用選項C來滿足Stratum IV架構的超溫和長期穩定性要求。
第三Overtone ClearClock™ XO系列
ClearClock™ 晶體振蕩器系列特別適用于光學收發器和數據中心架構，這些架構主要采用具有卓越相位噪聲和RMS抖動性能的156.25MHz本地振蕩器作為10G、40G、100G和即將推出的400G系統的系統時鐘。
Abracon最近推出了其AK2系列ClearClock™ 振蕩器，安裝在尺寸僅為2.5 x 2.0 x 1.0mm的微型陶瓷封裝中。隨著AK2系列加入ClearClock™ Abracon現在提供全系列卓越的抖動性能石英振蕩器解決方案，采用行業標準5.0 x 7.0、5.0 x 3.2、3.0 x 2.5和2.5 x 2.0 mm封裝尺寸。見表1。
這些第三泛音ClearClock™ 解決方案設計有特定的切割角度，以滿足在-40的擴展工作溫度范圍內嚴格的頻率穩定性要求?C至+85?C.下圖1-4概述了AK2、AX3、AK5和AK7石英晶振器件在156.25MHz諧振頻率下隨溫度變化的性能。
Abracon艾博康156.25MHz振蕩器性能介紹

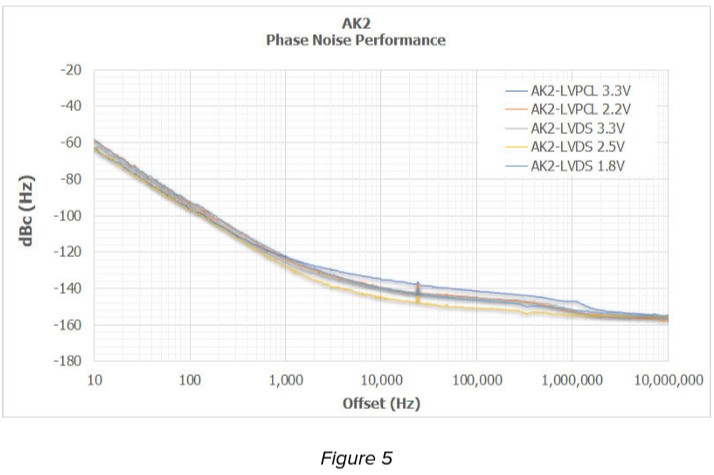

單邊帶相位噪聲特性和相關RMS抖動提供了ClearClock™ 家族的關鍵性能優勢。在圖5中，在所有可用的Vdd電平下，差分晶振LVPECL和LVDS輸出格式概述了典型的AK2[2.5 x 2.0 x 1.0 mm]相位噪聲性能。

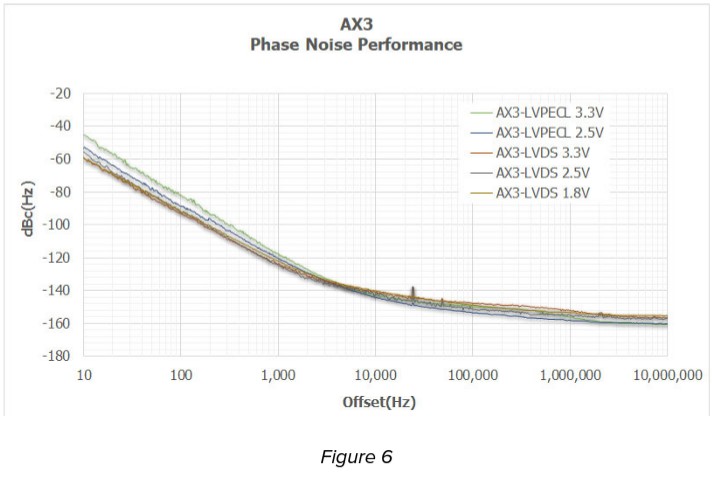

圖6總結了具有LVPECL和LVDS輸出格式的AX3[3.2 x 2.5 x 1.0 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。

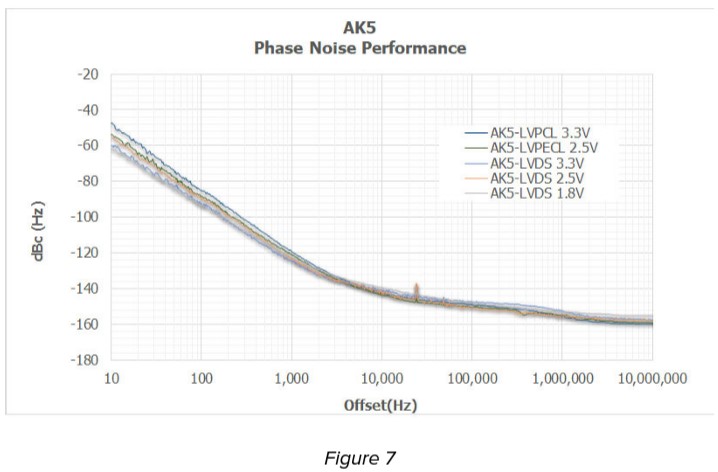

圖7總結了具有LVPECL和LVDS輸出格式的AK5[5.0 x 3.2 x 1.3 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。
Abracon艾博康156.25MHz振蕩器性能介紹

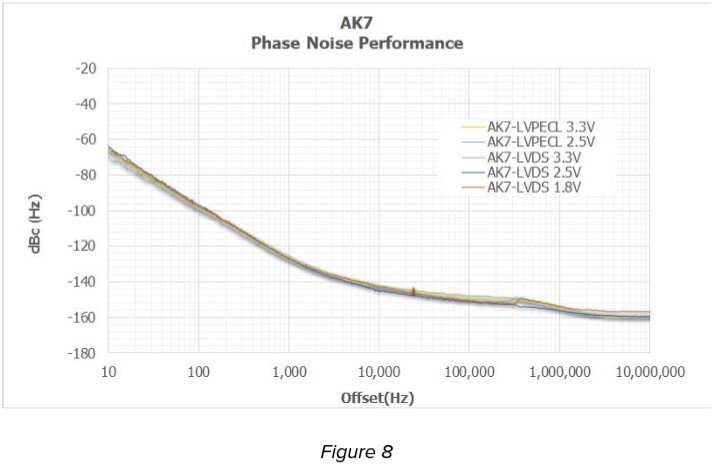

圖8總結了具有LVPECL和LVDS輸出格式的AK7[5.0 x 7.0 x 1.8 mm]設備在所有可用Vdd電平下的典型相位噪聲性能。

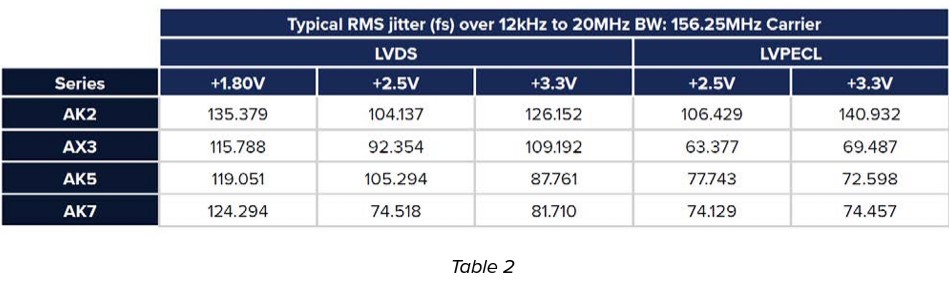

表2總結了ClearClock中四種主要產品的典型RMS抖動性能™ 家庭在156.25MHz載波。如下文所示，該系列設備經過優化設計，可滿足當今光學收發器、數據中心、儀器應用和其他需要10、40、100、200和400Gbps數據速率的精密垂直領域具有挑戰性的RMS抖動要求。
AK2、AX3、AK5和AK7解決方案提供卓越的RMS抖動性能，遠低于200fs的典型系統級最大要求。對于需要保證最大100fs RMS抖動性能的系統，當偏置在+3.3V時，AK5和AK7解決方案都通過LVDS或LVPECL輸出格式滿足這一要求。
AK5和AK7解決方案最適合在+3.3V偏置時，在156.25MHz載波上需要最大100fs的保證RMS抖動的系統。這些解決方案分別有5.0x3.2mm和5.0x7.0mm封裝。如果設計具有不動產挑戰，那么AX3[3.2x2.5x1.0mm]或AK2[2.5x2.0x1.0mm]都是理想的選擇，分別提供150fs和200fs的最大RMS抖動性能。AK2、AX3、AK5和AK7設備都有LVDS、LVPECL或HCSL的標準工業輸出格式。
